タイロッド・PC鋼棒（土木 - 港湾・河川工事用）

矢坂工法で欠くことのできない引張材

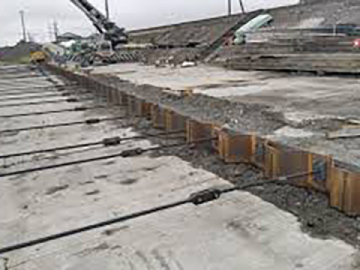

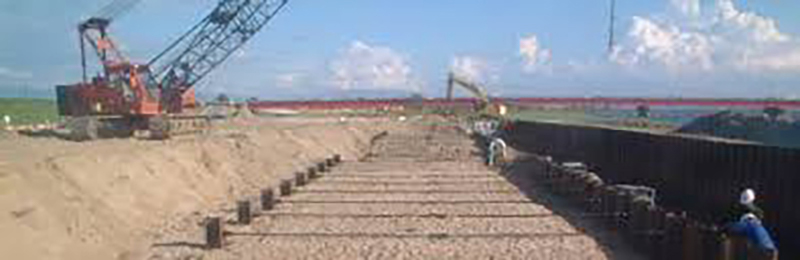

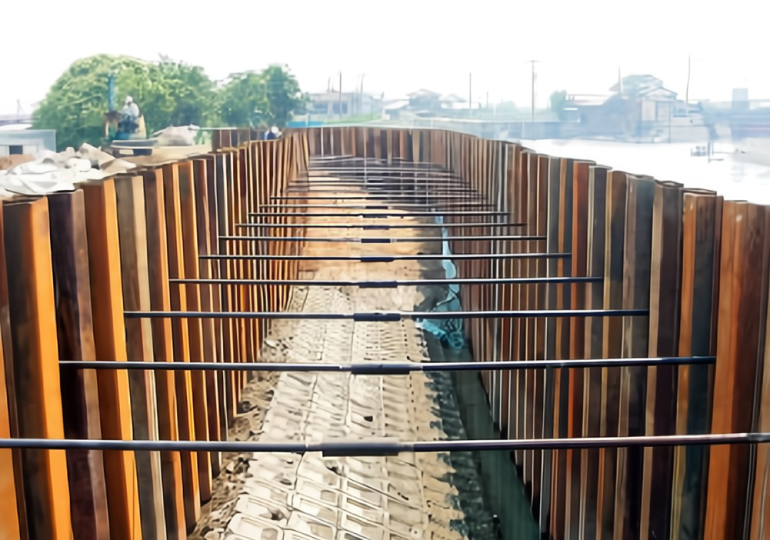

港湾工事では岸壁や防波堤の基礎、河川工事では水門や防護壁の基礎に使用されます。鋼矢板工法、鋼管矢板工法および鋼矢板二重壁工法において矢板間の引張材としての役割を期待するものです。

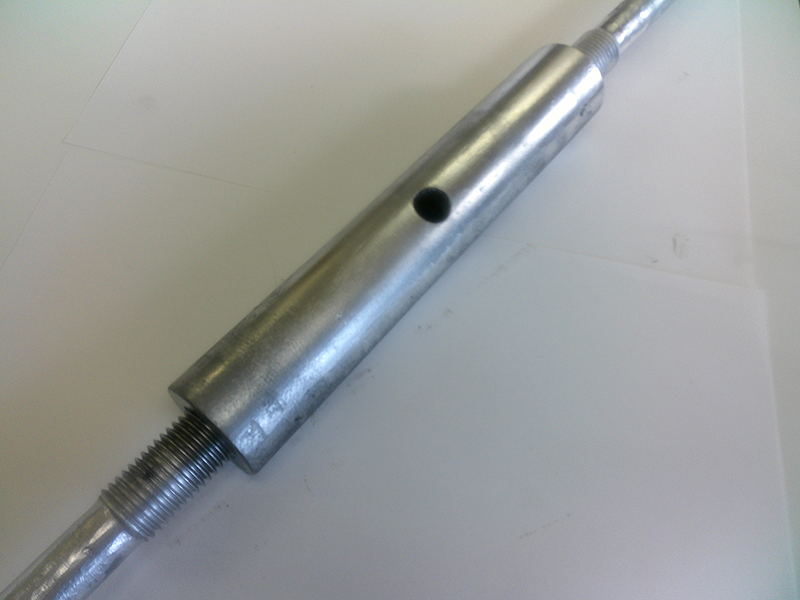

普通鋼タイロッド

SS材などの普通鋼を主材として製作されたテンションロッド（タイロッド）です。あまり高強度でないためあまり大きな力を負担させることができません。しかし細径（小断面）のものまで製作が可能ですので最も一般的に幅広くに使用されております。

区分 材料（材質） 降伏点 引張強さ サイズ 備考
(N／mm2) (N／mm2)
普通鋼
テンションロッド
（タイロッド）		 SS400 245（235,215）以上 400～510 Φ12～100
SS490 285（275,255）以上 490～610 Φ12～100
SNR400A 235（215）～355（335） 400～510 Φ16～100
SNR490B 325（295）～445（415） 490～610 Φ16～100

高張力鋼タイロッド

普通鋼より大きな力を負担させる場合に用いるテンションロッド（タイロッド）です。マンガン鋼を使用し、製作します。
Ｆ値－45kg／mm2クラス、54kg／mm2クラスの2種類が一般的です。サイズはΦ25～Φ90となっております。

区分 材料（材質） 降伏点 引張強さ サイズ 備考
(N／mm2) (N／mm2)
高張力鋼
テンションロッド
（タイロッド）		 THA690
(440 N／mm2級)		 440以上 690以上 Φ25～90
THA740
(540 N／mm2級)		 540以上 740以上 Φ25～90

PC鋼棒

高張力鋼テンションロッド（タイロッド）より高い強度を有する材料を使用し製作されたテンションロッド（タイロッド）です。高強度な反面、伸びが小さい、めっき処理が不可など使用するにあたり制約があります。サイズはΦ9～Φ40となっております。

区分 材料（材質） 記号 耐力 引張強さ サイズ 備考
(N／mm2) (N／mm2)
ＰＣ鋼棒 Ａ種２号 SBPR
785/1030		 785以上 1030以上 Φ10～40
Ｂ種1号 SBPR
930/1080		 930以上 1080以上 Φ10～40
Ｃ種1号 SBPR
1080/1230		 1080以上 1230以上 Φ10～40
